鑄造用涂料涂料的特點(diǎn)

1.改進(jìn)鑄件表面質(zhì)量

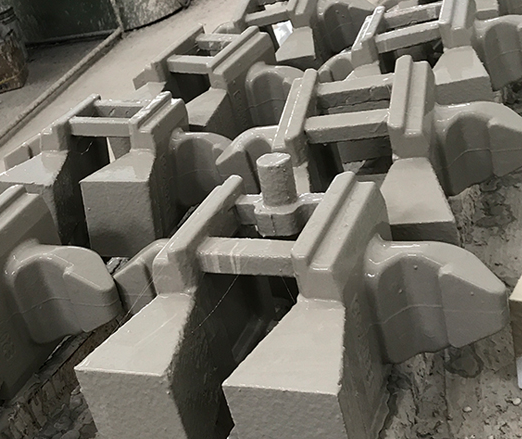

砂型與砂芯是微孔—多孔隙體系，涂敷涂料后，既填塞了砂型和砂芯表面空隙，也在鑄型和金屬夜間建立了一道耐火屏障，可以避免鑄件產(chǎn)生機(jī)械粘砂、化學(xué)粘砂和表面粗糙。

無(wú)涂料鑄件表面粗糙度11-12級(jí)(Rа25-50μm）

使用涂料鑄件表面粗糙度8-9級(jí)(Rа3.2-6.3μm）

2.減少砂型鑄造時(shí)不用涂料易產(chǎn)生的許多缺陷傾向

使用涂料后可減少砂型或砂芯因表面開(kāi)裂而導(dǎo)致鑄件出現(xiàn)的毛刺

降低因砂型（芯）表面強(qiáng)度不夠易產(chǎn)生的沖砂、掉砂、砂眼，貴州工業(yè)涂料

減少因采用樹(shù)脂砂易使鑄件出現(xiàn)增碳、增硫、增磷以及因氮引起的皮下氣孔

3.改進(jìn)鑄件局部的表面性能和表層內(nèi)在質(zhì)量

在砂型、砂芯表面涂敷含鉍和碲的涂料，可除去鑄鐵件的局部縮松

加入硅鐵粉可防止鑄鐵件表層局部出現(xiàn)白口

加入一定的合金碳化物粉末（WC、TiC、Cr3C2、SiC、B4C）等或一些相關(guān)鐵合金（Cr-Fe、W-Fe、Mo-Fe、Mn-Fe）粉末，通過(guò)滲入或擴(kuò)散使鑄鐵件表層具有某些不同性能，提高抗磨、耐蝕和耐熱等性能，且具有表面合金化作用。

（文章內(nèi)容來(lái)源于網(wǎng)絡(luò)，如有侵權(quán)請(qǐng)聯(lián)系刪除）
